Đúc đầu tư là gì?
Đúc mẫu chảy, còn gọi là đúc sáp bị mất, là một công nghệ sản xuất kim loại có độ chính xác cao-tinh vi, có thể tạo ra các thành phần kim loại phức tạp,{2}}có tính toàn vẹn cao cho ngành hàng không vũ trụ, ô tô, y tế, máy móc và các ngành công nghiệp-cao cấp khác. Đó là một-quy trình sản xuất tiên tiến nhưng được tôn vinh, kết hợp độ chính xác của việc tạo khuôn với các đặc tính cơ học tuyệt vời của kim loại đúc. Quy trình của chúng tôi sử dụng chế tạo vỏ silica sol để đảm bảo chất lượng bề mặt vượt trội và độ ổn định kích thước. Nó hoạt động bằng cách tạo ra một mẫu sáp chính xác của bộ phận mong muốn, phủ nhiều lớp vật liệu chịu lửa lên mẫu đó để tạo thành lớp vỏ gốm, nấu chảy và loại bỏ sáp để lại khuôn rỗng, sau đó đổ kim loại nóng chảy vào khuôn để tạo thành thành phần cuối cùng. Đúc mẫu chảy đặc biệt lý tưởng để sản xuất các bộ phận có hình dạng gần{10}}net{11}}phức tạp, có độ chính xác cao, chẳng hạn như cấu trúc có thành mỏng, các khoang có hình dạng đặc biệt và kết cấu bề mặt mịn khó đạt được bằng các phương pháp sản xuất khác, đồng thời đảm bảo chất lượng sản phẩm ổn định và tính nhất quán của lô, khiến phương pháp này trở thành lựa chọn lý tưởng để sản xuất hàng loạt các thành phần kim loại có độ chính xác cao.
Những lợi thế của đúc đầu tư là gì?
Đúc đầu tư vượt trội trong việc sản xuất các thành phần có độ phức tạp cao cả nhỏ và lớn với độ ổn định kích thước vượt trội và tính toàn vẹn cấu trúc mạnh mẽ. Sử dụng công nghệ vỏ silica sol của chúng tôi, quy trình này mang lại chất lượng bề mặt vượt trội và các thành phần có độ đồng nhất cao ngay cả đối với các bộ phận phức tạp, quy mô lớn. Điều này mang lại lợi thế độc đáo so với các phương pháp tạo hình kim loại khác như đúc cát hoặc đúc khuôn, cho phép thiết kế phức tạp với các chi tiết đẹp, bề mặt nhẵn và các bộ phận có hình dạng gần như lưới, đòi hỏi ít hoặc không có góc nghiêng. Thành phần tạo thành mang lại độ hoàn thiện bề mặt tuyệt vời và hiệu suất đáng tin cậy, giảm đáng kể quá trình gia công sau đúc và hiện thực hóa các hình học 3D phức tạp mà các quy trình sản xuất khác khó đạt được.
Nguyên vật liệu
Đúc đầu tư rất linh hoạt và tương thích với nhiều loại hợp kim kim loại, khiến nó phù hợp cho các ứng dụng công nghiệp đa dạng. Nó hỗ trợ nhiều loại thép không gỉ, thép cacbon, thép hợp kim, hợp kim làm từ sắt-, hợp kim làm từ đồng- và các vật liệu-hiệu suất cao khác. Quá trình đúc silica sol của chúng tôi bảo tồn các đặc tính vật liệu tuyệt vời và tính toàn vẹn cấu trúc trong suốt quá trình sản xuất, đảm bảo mỗi bộ phận đều đáp ứng các tiêu chuẩn vật liệu nghiêm ngặt và yêu cầu về hiệu suất.
Ứng dụng
Hàng không vũ trụ & Quốc phòng
Vỏ động cơ, phụ kiện kết cấu hợp kim chính xác, các bộ phận cấu thành
Năng lượng & Năng lượng
Cánh bơm, van nồi hơi, bộ phận tuabin hơi, bộ phận máy phát điện chống ăn mòn-
Dầu khí
-Thân van chống ăn mòn, phụ kiện đường ống, bộ phận đầu giếng, bộ phận dụng cụ
ô tô
Vỏ động cơ, Giá đỡ mặt bích, ống xả, thân van động cơ, bản lề cửa
Thuộc về y học
Bộ phận cấy ghép chỉnh hình, trục dụng cụ phẫu thuật, khung nha khoa, các bộ phận hợp kim cấp độ cấy ghép-
Hàng hải
Phụ tùng hàng hải chống ăn mòn-, bộ phận động cơ hàng hải
Cơ khí & Công nghiệp
Các bộ phận van thủy lực, mặt bích chính xác, hộp số, các bộ phận liên kết có độ bền-cao
Quá trình đúc đầu tư
Làm mẫu sáp

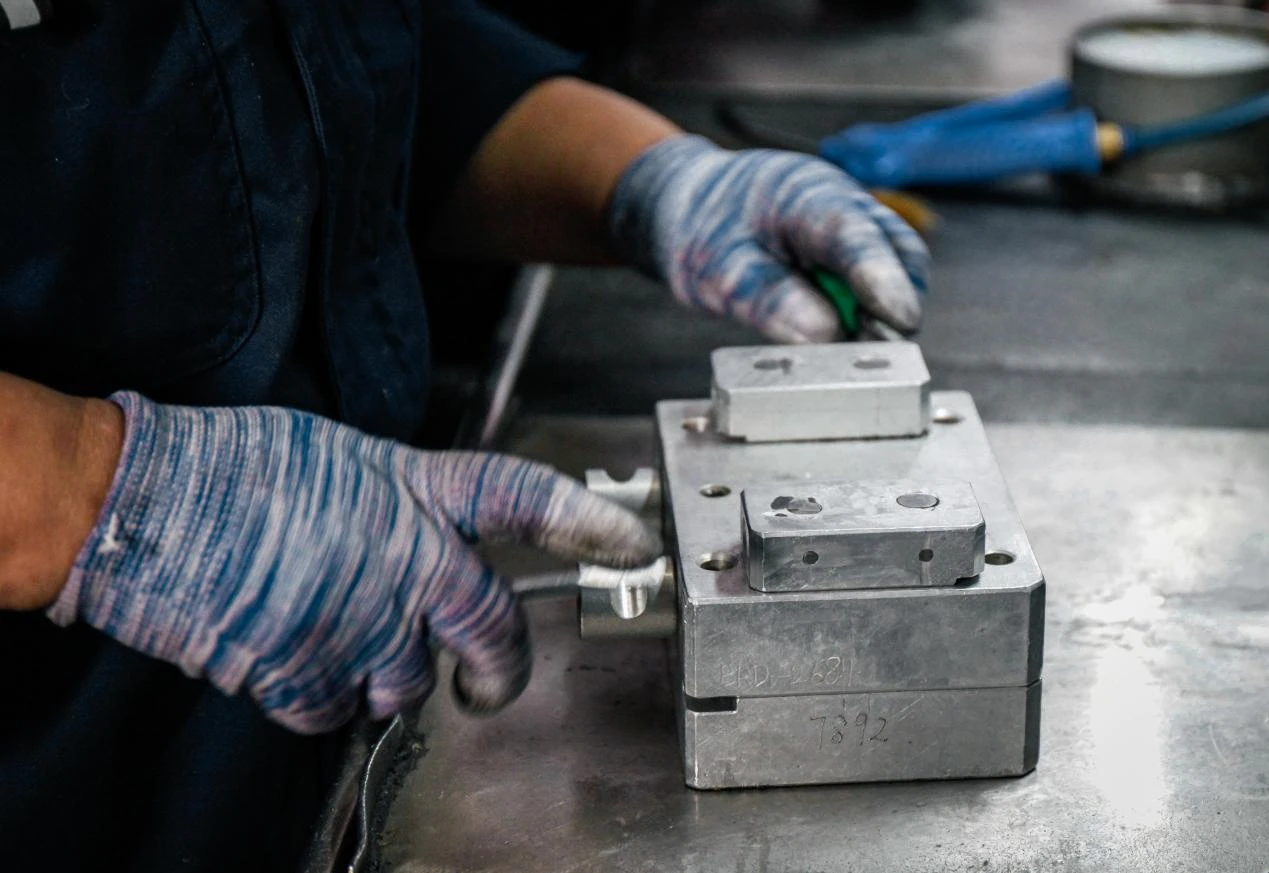

Đầu tiên, mẫu sáp của các bộ phận được chế tạo theo thiết kế bộ phận, chúng tôi sử dụng-sáp tổng hợp chất lượng cao do có độ ổn định kích thước tuyệt vời và khả năng thoát khuôn tuyệt vời. Sáp được bơm hoặc ép vào khuôn chính xác dưới nhiệt độ và áp suất được kiểm soát để tạo thành các mẫu sáp có cấu trúc hoàn chỉnh, chi tiết đẹp và kích thước chính xác phù hợp với hình dạng của bộ phận cuối cùng. Nhiều mẫu sáp có thể được lắp ráp trên một mầm sáp để tạo thành cây sáp, giúp cải thiện hiệu quả sản xuất và sử dụng vật liệu, tạo nền tảng vững chắc cho việc chế tạo vỏ tiếp theo.
Làm vỏ Silica Sol
Đây là quá trình cốt lõi của quá trình đúc đầu tư silica sol. Cây sáp được nhúng nhiều lần vào chất kết dính silica sol có độ tinh khiết cao-và phủ cát chịu lửa (chẳng hạn như cát corundum hoặc cát thạch anh) với kích thước hạt đồng đều. Quá trình này được thực hiện bởi cả người vận hành lành nghề và cánh tay robot. Lớp đầu tiên được làm bằng vật liệu siêu mịn để đảm bảo độ mịn bề mặt tuyệt vời của bộ phận, sau đó các lớp dần dần sử dụng các hạt thô hơn để tăng cường độ bền của vỏ và khả năng chịu nhiệt độ-cao. Mỗi lớp phủ được sấy khô ở nhiệt độ phòng hoặc độ ẩm được kiểm soát để đảm bảo nó bám chắc và tạo thành lớp vỏ dày đặc, mịn màng. Chu trình sấy khô-lớp phủ{8}}nhúng này được lặp lại 5-8 lần cho đến khi lớp vỏ đạt được độ dày yêu cầu. Chất kết dính silica sol đảm bảo vỏ có khả năng chịu nhiệt độ cao, độ bền và độ mịn bề mặt tuyệt vời, ngăn ngừa nứt vỏ hoặc biến dạng trong quá trình đổ.
Loại bỏ sáp
Cây sáp với lớp vỏ silica sol thành phẩm được đặt vào-nồi hấp hơi nước ở nhiệt độ cao. Sáp bên trong vỏ được nấu chảy và rút hết, để lại lớp vỏ gốm rỗng với các khoang bên trong chính xác phù hợp với hình dạng của bộ phận cuối cùng. Việc kiểm soát chặt chẽ nhiệt độ và thời gian trong quá trình tẩy lông là rất quan trọng để tránh nứt vỏ, phồng rộp hoặc dư lượng sáp. Phần sáp còn sót lại sẽ gây ra các khuyết tật như lỗ rỗ hoặc tạp chất ở phần cuối cùng. Lớp vỏ rỗng thu được sau đó được sấy khô và làm nóng trước để loại bỏ độ ẩm và tạp chất còn sót lại.
nấu chảy và đổ kim loại
Hợp kim kim loại đã chọn (thép không gỉ, thép cacbon, thép hợp kim, hợp kim đồng, v.v.) được nấu chảy trong lò dưới nhiệt độ và không khí được kiểm soát để đảm bảo nóng chảy hoàn toàn, thành phần đồng nhất không có tạp chất. Sau khi kiểm tra thành phần, kim loại nóng chảy sau đó được đổ vào vỏ silica sol đã được làm nóng trước ở tốc độ và nhiệt độ được kiểm soát để tránh nhiễu loạn, bắn tung tóe hoặc khuyết tật đóng nguội. Lớp vỏ được làm nóng trước cũng ngăn chặn sự làm mát nhanh chóng của kim loại nóng chảy, đảm bảo lấp đầy các khoang phức tạp và các chi tiết nhỏ.
Phá vỡ & làm sạch vỏ
Sau khi kim loại nóng chảy trong vỏ nguội và đông đặc hoàn toàn (thời gian nguội phụ thuộc vào kích thước bộ phận và loại hợp kim), lớp vỏ gốm được loại bỏ bằng rung cơ học để lộ bộ phận đúc (hoặc cây đúc). Cát chịu lửa còn sót lại và silica sol trên bề mặt bộ phận sau đó được loại bỏ bằng cách phun nổ. Quá trình này đảm bảo bề mặt bộ phận nhẵn, không có cặn vỏ và đáp ứng các tiêu chuẩn hoàn thiện bề mặt cần thiết, không bị trầy xước hay hư hỏng cấu trúc bộ phận.
Hoàn thiện & Kiểm tra

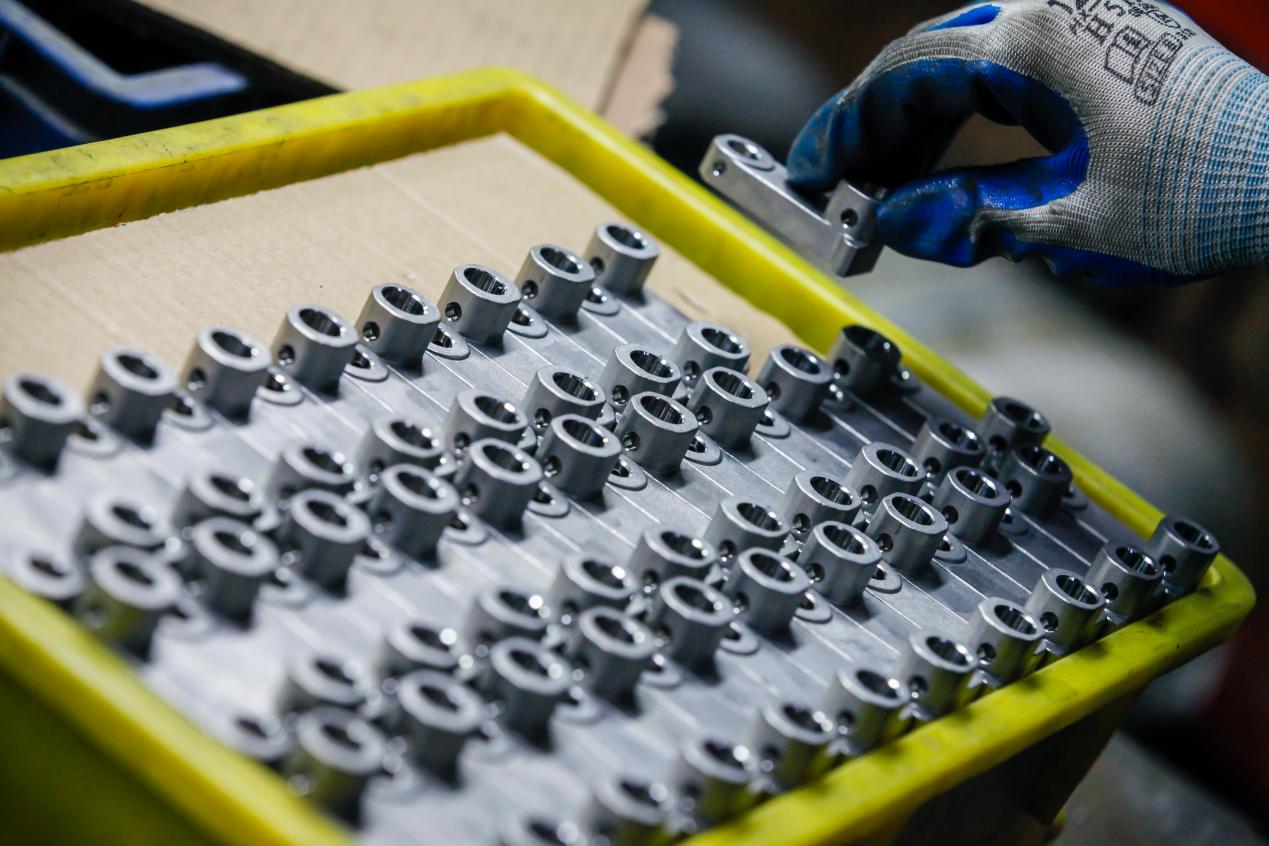

Các bộ phận đúc được tách khỏi trục rót và cổng, sau đó trải qua các quy trình hoàn thiện cần thiết bao gồm mài, đánh bóng hoặc gia công nhỏ để đáp ứng các yêu cầu về dung sai kích thước và độ hoàn thiện bề mặt. Cuối cùng, chúng tôi thực hiện kiểm tra chất lượng nghiêm ngặt, bao gồm đo kích thước, kiểm tra bề mặt,-thử nghiệm không phá hủy (NDT) và kiểm tra đặc tính cơ học để đảm bảo mỗi bộ phận đều đạt được mức yêu cầu về tính toàn vẹn cấu trúc, hiệu suất ổn định và đáp ứng các tiêu chuẩn chất lượng cấp-công nghiệp.
Lựa chọn quy trình: Đúc đầu tư hoặc MIM
Chúng tôi hiểu rằng việc lựa chọn quy trình sản xuất phù hợp là rất quan trọng đối với sự thành công của dự án của bạn. Để đảm bảo hiệu suất tối ưu và hiệu quả về mặt chi phí-dựa trên yêu cầu bộ phận riêng lẻ của bạn, chúng tôi đưa ra các đề xuất sau bằng cách so sánh quy trình Đúc đầu tư Silica Sol với quy trình Đúc phun kim loại (MIM) của chúng tôi.
Chọn đúc đầu tư nếu:
- Kích thước và trọng lượng một phần:Thành phần của bạn có kích thước từ trung bình đến lớn (20g–10kg) với cấu trúc phức tạp, không{2}}thu nhỏ.
- Tính linh hoạt của thiết kế:Bạn cần tạo mẫu nhanh hoặc lặp lại thiết kế thường xuyên vì quy trình tạo mẫu sáp của chúng tôi diễn ra nhanh chóng (ví dụ: in 3D để tạo mẫu) và-hiệu quả về mặt chi phí đối với khối lượng thấp.
- Độ chính xác & Hoàn thiện:Bạn yêu cầu độ chính xác công nghiệp tiêu chuẩn (CT4–CT6) và có thể chịu được bề mặt đúc hơi nhám hơn thường yêu cầu gia công thêm.
- Âm lượng:Bạn chỉ yêu cầu sản xuất hàng loạt từ trung bình đến thấp (1.000–50,000+ chiếc/năm) hoặc có yêu cầu thiết kế linh hoạt.
- Vật liệu:Bạn đang làm việc với nhiều loại hợp kim, bao gồm thép cacbon, thép không gỉ và hợp kim nhiệt độ-cao hoặc những vật liệu khó xử lý thông qua MIM.
Chọn MIM Nếu:
- Kích thước phần:Bạn đang sản xuất các bộ phận nhỏ, phức tạp (1–100g) với các tính năng cực nhỏ không thể gia công dễ dàng.
- Khối lượng sản xuất:Bạn có một-đơn đặt hàng số lượng lớn, trong đó chi phí khuôn mẫu cao hơn được bù đắp bằng việc tiết kiệm vật liệu và nhân công.
- Chất lượng bề mặt:Bạn cần lớp hoàn thiện bề mặt đặc biệt mịn (Ra 1,6–3,2μm) với mức xử lý thứ cấp tối thiểu.
Khuyến nghị của chúng tôi
Đối với các thành phần có hiệu quả từ trung bình đến lớn,-hiệu quả về mặt chi phí, việc đúc mẫu đầu tư mang lại giá trị và tính linh hoạt vượt trội. Đối với các bộ phận nhỏ, phức tạp, có độ chính xác-cao, MIM vẫn là một giải pháp tuyệt vời để sản xuất-số lượng lớn,-dài hạn. Tại Jiameng, nhóm kỹ thuật của chúng tôi sẽ đánh giá cẩn thận các bản vẽ 2D/3D của bạn và đề xuất quy trình sản xuất tiết kiệm chi phí nhất- phù hợp với ứng dụng cụ thể của bạn.
Kiểm soát chất lượng
Sản xuất chính xác là những gì Jiameng đại diện. Chúng tôi đảm bảo chất lượng cao nhất và đảm bảo rằng các thành phần đúc đầu tư silica sol của chúng tôi trải qua quy trình kiểm tra nghiêm ngặt, nhiều{1}}giai đoạn, được bổ sung bằng bộ thiết bị chính xác và thử nghiệm tiên tiến toàn diện. Cam kết của chúng tôi về độ chính xác và độ tin cậy được thể hiện trong từng bước sản xuất, từ tạo mẫu sáp cho đến hoàn thiện cuối cùng.
Kiểm soát chất lượng đầu vào (IQC)
Chất lượng nguyên liệu, phụ liệu được kiểm định nghiêm ngặt trước khi đưa vào sản xuất. Máy quang phổ phát xạ quang học (OES) được sử dụng để xác nhận thành phần hóa học của hợp kim kim loại (thép không gỉ, thép cacbon, thép hợp kim, v.v.) để đảm bảo tuân thủ các thông số kỹ thuật về thiết kế và công nghiệp. Đối với chất kết dính silica sol và cát chịu lửa (vật liệu cốt lõi để làm vỏ), chúng tôi kiểm tra độ nhớt, độ pH và mật độ để đảm bảo độ bền của vỏ và độ mịn bề mặt. Máy kiểm tra mật độ và máy phân tích kích thước hạt cũng được sử dụng để xác minh các tính chất vật lý của nguyên liệu thô, tạo nền tảng vững chắc cho chất lượng đúc ổn định.
Trong-Kiểm soát chất lượng quy trình (IPQC)
Ngay sau khi sản xuất mẫu sáp, hình học, độ chính xác về kích thước và độ hoàn thiện bề mặt của mẫu sáp đều được kiểm tra để đảm bảo sự phù hợp với thông số kỹ thuật thiết kế, bao gồm cả giới hạn độ co ngót. Trong quá trình tạo vỏ bằng silica sol, mỗi lớp đều được kiểm tra độ dày, độ đồng đều và độ bám dính để ngăn vỏ bị nứt hoặc bong tróc trong quá trình tẩy sáp và đổ. Các thông số quy trình chính - bao gồm nhiệt độ tẩy sáp, nhiệt độ rót và tốc độ làm mát - được theo dõi và ghi lại theo thời gian thực để tránh các khuyết tật như đóng nguội, độ xốp, tạp chất và biến dạng, đảm bảo tính toàn vẹn cấu trúc của các bộ phận đúc.
Kiểm soát chất lượng cuối cùng (FQC)
Sau khi loại bỏ và làm sạch vỏ, các bộ phận sẽ được kiểm tra kỹ lưỡng để xác nhận việc tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt của chúng tôi. Dựa trên thông số kỹ thuật của thành phần và yêu cầu của khách hàng, nhiều công cụ kiểm tra tiên tiến khác nhau được sử dụng.
Máy đo tọa độ (CMM), Máy đo 2D và Máy kiểm tra độ phẳngthực hiện kiểm tra kích thước và hình học chính xác để đảm bảo các phép đo bộ phận phù hợp với thiết kế và dung sai. Độ phẳng và độ song song được xác minh khi cần thiết để lắp ráp đúng cách.
Máy đo độ cứng & Máy đo độ bền kéođánh giá các đặc tính cơ học bao gồm độ cứng, độ bền kéo và độ giãn dài để xác nhận hiệu suất và độ tin cậy của bộ phận.
Kính hiển vi luyện kimphân tích cấu trúc vi mô bên trong của các bộ phận đúc và phát hiện các khuyết tật như độ xốp bên trong, tạp chất và cấu trúc hạt bất thường có thể hình thành trong quá trình nấu chảy và đổ.
Máy đo hồ sơđo độ nhám bề mặt để đạt được chất lượng hoàn thiện cần thiết, điều này đặc biệt quan trọng đối với các bộ phận đúc bằng silica sol được biết đến với độ hoàn thiện bề mặt vượt trội.
Máy đo độ dày lớp phủxác minh độ dày và tính đồng nhất của lớp phủ bề mặt (ví dụ: lớp phủ chống ăn mòn) để kéo dài tuổi thọ sử dụng trong môi trường khắc nghiệt như các ứng dụng dầu khí và hàng hải.
Phòng thử nghiệm phun muốimô phỏng các điều kiện môi trường khắc nghiệt (độ ẩm, ăn mòn) để xác nhận khả năng chống ăn mòn, được sử dụng rộng rãi cho các bộ phận ô tô, hàng hải và dầu khí.
Máy kiểm tra siêu âm (UT) và máy kiểm tra hạt từ tínhphát hiện các khuyết tật bề mặt, gần{0}}bề mặt và bên trong đối với các ứng dụng-tải trọng cao, nhiệt độ-cao và quan trọng.
Máy khắc lasercung cấp nhận dạng bộ phận vĩnh viễn để truy xuất nguồn gốc đầy đủ, đáp ứng các yêu cầu nghiêm ngặt trong ngành y tế, ô tô và hàng không vũ trụ.
Bằng cách kết hợp việc sử dụng có chọn lọc các công cụ kiểm tra hiện đại này với hệ thống quản lý chất lượng nghiêm ngặt của chúng tôi, các bộ phận đúc đầu tư silica sol của chúng tôi được kiểm tra và giao hàng tuân thủ IATF 16949, ISO 9001 và các yêu cầu chất lượng cụ thể của khách hàng.
Tại sao chọn chúng tôi
Là một giải pháp sản xuất tiên tiến, công nghệ Đúc đầu tư Silica Sol mang lại độ chính xác đặc biệt, độ hoàn thiện bề mặt vượt trội và tính toàn vẹn về cấu trúc đáng tin cậy cho nhiều ứng dụng công nghiệp có nhu cầu-cao. Kết hợp với hệ thống kiểm soát chất lượng nhiều giai đoạn-nghiêm ngặt, hỗ trợ kỹ thuật chuyên nghiệp, thiết bị thử nghiệm tiên tiến và công suất sản xuất hàng loạt ổn định cho các bộ phận 20g–10kg, chúng tôi có thể cung cấp cho khách hàng các bộ phận Đúc đầu tư Silica Sol chất lượng cao,-đáng tin cậy, đáp ứng các tiêu chuẩn quốc tế và đáp ứng các yêu cầu ứng dụng hiệu suất cao-đa dạng.
Chúng tôi cam kết là đối tác đáng tin cậy và lâu dài của bạn về các linh kiện kim loại chính xác.
Hãy liên hệ với chúng tôi ngay hôm nay với thông tin chi tiết về bộ phận của bạn để được tư vấn kỹ thuật và báo giá miễn phí.
